Cách Đọc Bản Vẽ Xây Dựng Giúp Bạn Hiểu Rõ Công Trình

Bản vẽ xây dựng là tài liệu quan trọng nhất trong quá trình thi công một công trình. Nó thể hiện chi tiết tất cả các thông tin về công trình, từ kích thước, vật liệu, kết cấu,... Để có thể hiểu rõ công trình và giám sát thi công hiệu quả, bạn cần biết cách đọc bản vẽ xây dựng.

Các loại bản vẽ xây dựng

Một bộ hồ sơ thiết kế xây dựng thường bao gồm các loại bản vẽ sau:

Bản vẽ kiến trúc: Thể hiện hình dáng, kích thước, bố cục, trang trí,... của công trình.

Bản vẽ kết cấu: Thể hiện kết cấu chịu lực của công trình, bao gồm móng, cột, dầm, sàn, mái,...


Bản vẽ điện: Thể hiện hệ thống điện của công trình, bao gồm hệ thống chiếu sáng, hệ thống điện thoại, hệ thống điện thoại,...

Bản vẽ nước: Thể hiện hệ thống cấp thoát nước của công trình.
Bản vẽ PCCC: Thể hiện hệ thống phòng cháy chữa cháy của công trình.

Cách đọc bản vẽ xây dựng

Để đọc bản vẽ xây dựng, bạn cần nắm được các khái niệm cơ bản về bản vẽ, như:

Tỷ lệ bản vẽ: Là tỷ lệ giữa kích thước thực của công trình với kích thước trên bản vẽ. Tỷ lệ bản vẽ thường được ghi ở góc dưới bên phải của bản vẽ.
Ký hiệu bản vẽ: Là những ký hiệu được sử dụng để thể hiện các vật liệu, cấu kiện,... trong bản vẽ. Ký hiệu bản vẽ thường được quy định trong các tiêu chuẩn xây dựng.

Các bước đọc bản vẽ xây dựng

Để đọc bản vẽ xây dựng, bạn có thể thực hiện theo các bước sau:

Tìm hiểu các thông tin chung về công trình: Bạn cần tìm hiểu các thông tin chung về công trình, như tên công trình, địa điểm xây dựng, diện tích xây dựng,... Thông tin này thường được thể hiện ở trang bìa của bộ hồ sơ thiết kế.

Đọc bản vẽ kiến trúc

Bản vẽ kiến trúc là bản vẽ quan trọng nhất trong bộ hồ sơ thiết kế. Bản vẽ này thể hiện hình dáng, kích thước, bố cục, trang trí,... của công trình. Để đọc bản vẽ kiến trúc, bạn cần nắm được các khái niệm cơ bản về kiến trúc, như:

Hệ thống cột: Là hệ thống chịu lực chính của công trình.

Hệ thống dầm: Là hệ thống kết nối các cột với nhau.

Hệ thống sàn: Là hệ thống bao che phía trên của công trình.
Hệ thống mái: Là hệ thống bao che phía trên cùng của công trình.

Hệ thống cửa: Là hệ thống để ra vào, thông gió, chiếu sáng cho công trình.



Hệ thống cửa sổ: Là hệ thống để lấy ánh sáng và thông gió cho công trình.


Hệ thống thang: Là hệ thống để đi lại giữa các tầng của công trình.

Đọc bản vẽ kết cấu

Bản vẽ kết cấu là bản vẽ thể hiện kết cấu chịu lực của công trình. Để đọc bản vẽ kết cấu, bạn cần nắm được các khái niệm cơ bản về kết cấu, như:

Móng: Là phần kết cấu nằm dưới cùng của công trình, có tác dụng chịu lực và truyền tải tải trọng của công trình xuống nền đất.
Cột: Là phần kết cấu chịu lực chính của công trình, có tác dụng truyền tải tải trọng của công trình lên móng.
Dầm: Là phần kết cấu kết nối các cột với nhau, có tác dụng truyền tải tải trọng của công trình từ cột lên móng.
Sàn: Là phần kết cấu bao che phía trên của công trình, có tác dụng chịu lực và ngăn cách các tầng của công trình.

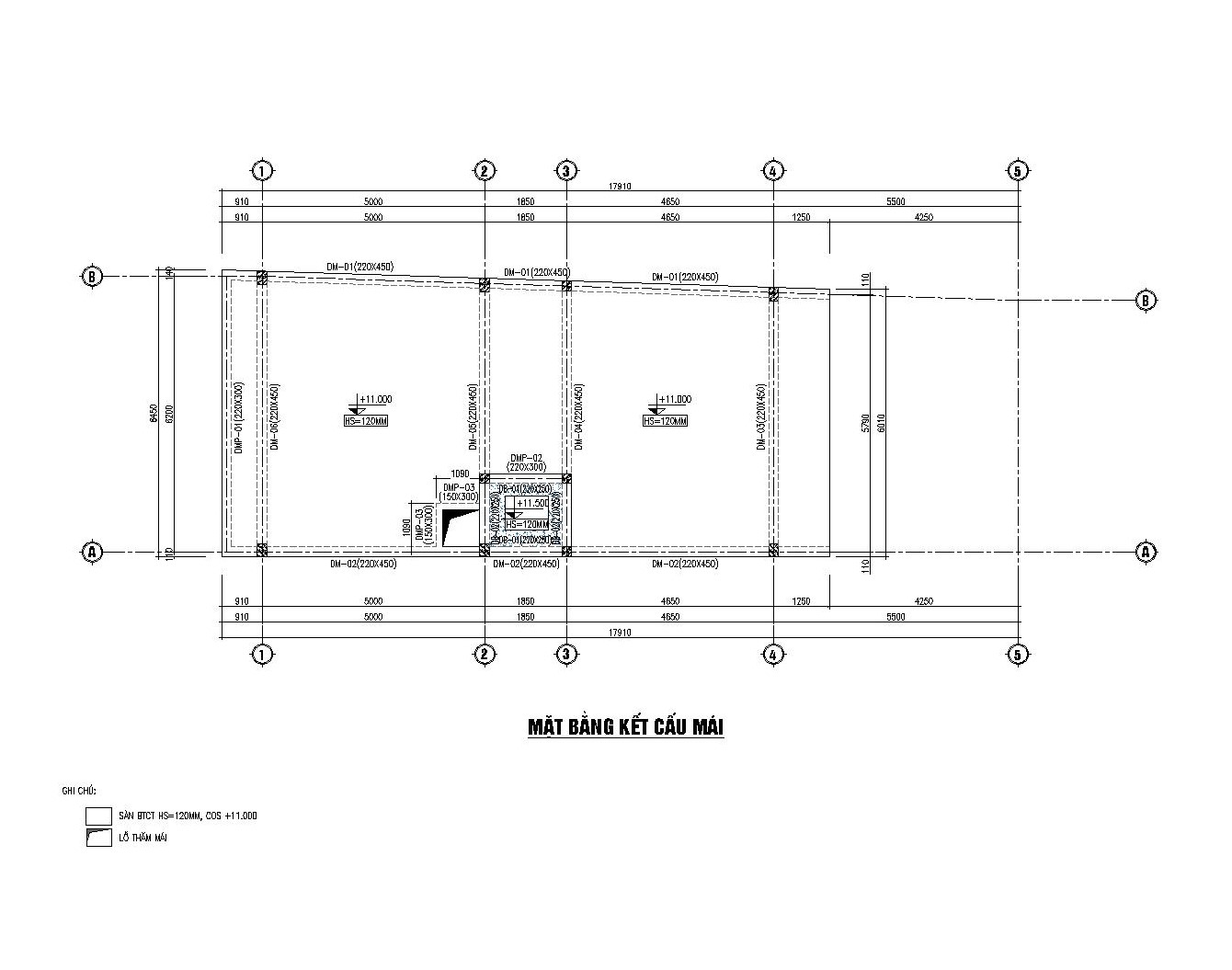

Mái: Là phần kết cấu bao che phía trên cùng của công trình, có tác dụng chịu lực và bảo vệ công trình khỏi tác động của thời tiết.

Đọc các bản vẽ khác

Ngoài bản vẽ kiến trúc và bản vẽ kết cấu, bạn cũng cần đọc các bản vẽ khác, như bản vẽ điện, bản vẽ nước, bản vẽ PCCC
